情況一：以前的圖紙(TVS)用什么型號，我也用什么型號。

這屬于抄襲，哪來主義，不求出錯的方法。大概率可以想到:如果因為抄襲前人的圖紙有問題，他很可能會說不是他的責任，而是前人的設計錯誤。

情況二：問同事，同事告訴我TVS選哪個型號，我就用哪個型號。

這屬于抱大腿。假如抱著真正的大腿，那算運氣；假如抱著小胳膊，那估計就踩坑了。畢竟自己沒有分辨能力。

情況三：向供應商或代理商發送需求。他們推薦我用哪個型號，我用哪個型號。

這屬于甩鍋。把本該自己解決的問題扔給供應商。當然，供應商愿意承擔這項任務，以推動自己的產品。供應商期望對接的研發屬于這一類。此時，供應商推動的產品是基于其自身的角度，這可能不是項目的最佳選擇。

實際上我們遇到過這三種情況。雖然最后沒有問題，但我覺得這三種情況都是不可取的，這樣主動權不在自己手中，對產品也不甚了解的話很容易被人坑的。

評估5個要素。

回到本文討論的面試問題：如何選擇TVS管？其實這個問題還是考察大家對TVS關鍵參數的理解是否透徹，這些了解這些參數具體決定了哪些方面。

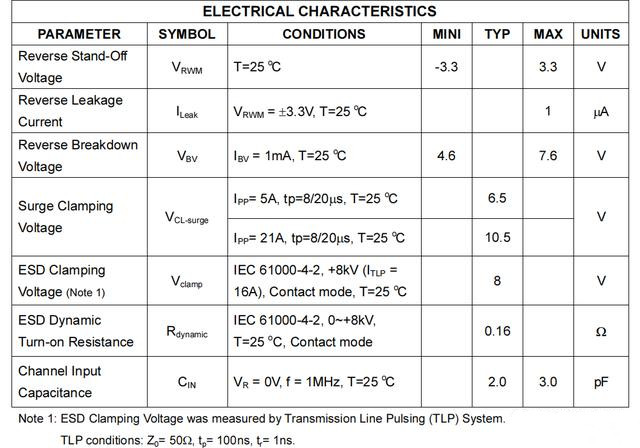

我們也不需要糾結，弄不清什么是關鍵因素。讓我們直接找一個規格書來討論。

第一個要素是VRWM，這是最大的反向工作電壓來澄清TVS。正如前面的文章所解釋的，它不會在這里展開。有必要確保受保護信號的工作電壓略低于VRWM。

定量估計：略小于，可以簡單理解為：vrwm=信號工作電壓x(1.1~1.2倍系數)。

第二個要素是VCL，它可以幫助我們判斷TVS管的鉗位電壓是否可以適應后級電路。前一篇文章也解釋了不會展開。需要確保VCL不超過后級電路的最大承載電壓。

有人會問，為什么不說VBR？這是因為我們在選擇類型時更注重TVS擊穿的鉗位電壓，而不是何時發生反向擊穿。

第三個要素是Ipp，峰值脈沖電流，用來判斷TVS對外部脈沖能量的耐受性，越大越好。特別是在產品測試中需要通過浪涌測試(IEC61000-4-5)時，應特別注意這個參數。

定量估計：Pppm=Vcl x Ipp，需要大于電路中可能出現的浪涌能量。

第四個要素是結電容Cin，這有助于我們判斷TVS對信號完整性和特性阻抗的影響。這里有一個特別的解釋。特別是在高速信號上，鏈路上的電容通常有定量要求。

如下圖所示，GMSL2經常用于Serdes鏈路，明確要求插件的TVS管結電容小于0.5pf！如果電容結太大，會直接影響信號的完整性。

最后，可以考慮下第五個要素：封裝外形。這個肯定是越小越好，節省PCB空間，但同時功率可能會相應降低，這需要綜合考慮。

綜上所述，我們可以按照以下順序進行選型評估：VRWM->Vcl->Ipp->Cin->封裝。

總結

今天討論的內容先到這里，簡單總結一下：TVS管應當如何選擇？

①三種不可取但又實際存在的情況：照抄/抱大腿/甩鍋。

②選型評估順序如下：VRWM->VCL->Ipp->Cin->封裝。

(a)VRwm。明確TVS反向工作電壓，需要保證受保護信號的工作電壓略低于VRWM；

(b)VCL，用于判斷TVS管的鉗位電壓是否能與后級適配。需要確保VCL不超過后級電路的最大承載電壓。

(c)Ipp，用來判斷TVS對外部脈沖能量的耐受性；Pppm需要大于電路中可能出現的浪涌能量。

(d)Cin，用于判斷TVS對信號完整性和特征阻抗的影響；需要確保結電容要求不超過受保護電路的特定信號；

(e)封裝，結合實際情況待定。
